Guide technique complet pour réaliser un branchement RJ45 conforme à la norme NF C 15-100, choisir son câble Ethernet et optimiser son réseau domestique pour le 10 Gbps. L’installation d’un réseau domestique ou professionnel performant ne repose plus uniquement sur la puissance de votre box internet. À l’heure où le streaming 4K, le télétravail et les jeux en ligne exigent une stabilité absolue, le câblage structuré filaire constitue la solution de référence. Réaliser un branchement RJ45 peut sembler intimidant face à ce faisceau de fils colorés, mais l’opération reste accessible à tout bricoleur méthodique. Ce guide détaille les normes, le choix du matériel et la réalisation étape par étape de vos prises de communication.
Comprendre les catégories et le blindage avant de câbler
Avant de manipuler la pince à dénuder, le choix du support physique est déterminant. Le câble Ethernet agit comme un vecteur de données haute fréquence dont les caractéristiques dictent le débit final de votre installation. Anticiper les besoins futurs lors de l’installation d’une prise est un calcul rationnel.
Catégories de câbles Ethernet
La catégorie définit la bande passante et la vitesse de transmission supportées par le câble. Pour une rénovation ou une construction neuve, le choix se porte généralement sur les standards suivants :
| Catégorie | Bande passante | Débit max | Usage recommandé |
|---|---|---|---|
| Cat 5e | 100 MHz | 1 Gbps | Anciennes installations, basique |
| Cat 6 | 250 MHz | 1 Gbps (10 Gbps sur courte distance) | Standard actuel domestique |
| Cat 6a | 500 MHz | 10 Gbps | Futur-proof, idéal pour le multimédia |
| Cat 7 | 600 MHz | 10 Gbps+ | Usage professionnel ou environnements perturbés |
Le câble Cat 6a est le meilleur compromis pour une installation pérenne. Il supporte le 10 Gbps, assurant une compatibilité totale avec les évolutions des offres fibre optique des opérateurs sur les dix prochaines années.
L’importance du blindage réseau contre les interférences
Dans une habitation, les câbles réseau cheminent souvent à proximité des câbles électriques 230V. Ces derniers génèrent des champs électromagnétiques perturbant le signal numérique. Pour contrer ce phénomène, on utilise des câbles avec blindage réseau. Le type de blindage suit un codage précis :
- UTP (Unshielded Twisted Pair) : Aucune protection. À éviter si le câble passe près de fils électriques.
- FTP (Foiled Twisted Pair) : Les paires sont entourées d’une feuille d’aluminium globale.
- STP (Shielded Twisted Pair) : Chaque paire est blindée individuellement.
- SFTP (Shielded Foiled Twisted Pair) : Le haut de gamme, avec un blindage par paire et une tresse métallique globale.
Maîtriser le schéma de câblage et la norme NF C 15-100
Le branchement RJ45 répond à des règles strictes. En France, la norme NF C 15-100 encadre les installations électriques et impose la présence de prises RJ45 dans les pièces principales pour centraliser les flux via un coffret de communication.
Le code couleur : l’ordre exact des 8 fils
Un câble réseau contient quatre paires de fils torsadés, soit huit fils au total. Pour que la communication fonctionne, l’ordre des fils doit être identique aux deux extrémités du câble, selon un câblage dit « droit ». Il existe deux standards internationaux : T568A et T568B.

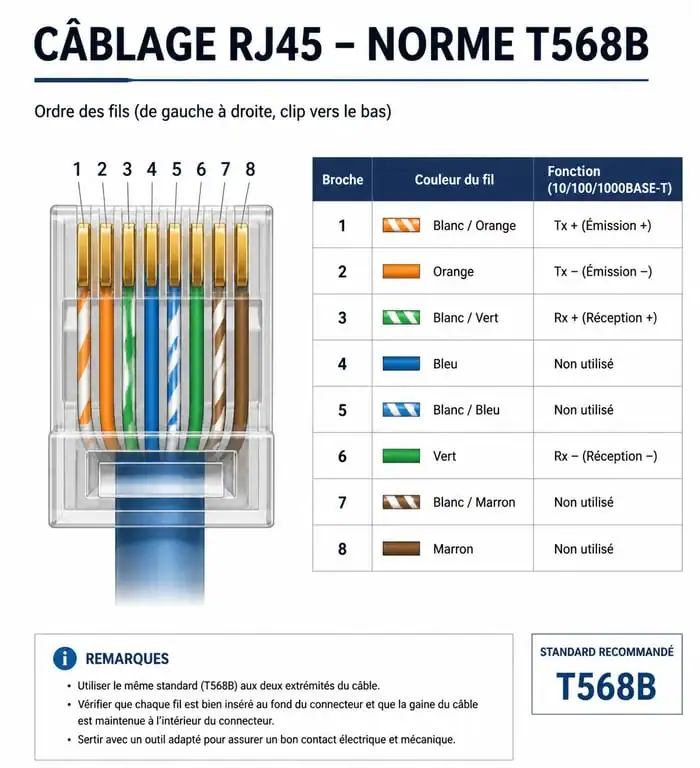

En France, le standard T568B est le plus courant. L’essentiel est de ne pas mélanger les deux sur une même liaison. Voici l’ordre du standard T568B :
- Blanc/Orange
- Orange
- Blanc/Vert
- Bleu
- Blanc/Bleu
- Vert
- Blanc/Marron
- Marron
Câble monobrin vs multibrin : une distinction fondamentale
Le choix entre monobrin et multibrin dépend de l’emplacement de votre branchement. Le câble monobrin possède des conducteurs en cuivre plein. Il est rigide et conçu pour être passé dans les cloisons et raccordé à des prises murales ou des panneaux de brassage. Le câble multibrin est composé de nombreux petits fils de cuivre entrelacés, ce qui le rend souple. Il est réservé à la fabrication de cordons de brassage de courte longueur. Utiliser du multibrin pour un câblage mural provoque des faux contacts au niveau des connecteurs autodénudants.
Étapes de branchement RJ45
Pour réaliser un branchement propre, munissez-vous d’une pince coupante, d’un dénudeur de câble et, si votre prise n’est pas « toolless », d’un outil de pose LSA punch down.
1. Préparation et dénudage
La première étape consiste à retirer la gaine extérieure du câble sur environ 3 à 5 centimètres sans endommager les fils internes. Utilisez un outil à dénuder circulaire pour ne pas entamer l’isolant des fils internes. Une fois la gaine retirée, séparez les paires et coupez le jonc central en plastique s’il est présent. Ne dénudez jamais les huit petits fils individuels, car le connecteur RJ45 effectue cette opération par perforation d’isolant lors du clipsage.
2. Raccordement au connecteur
La plupart des prises modernes utilisent des connecteurs dits « automatiques » selon le code couleur T568B. Insérez les fils dans les encoches en suivant le code couleur indiqué sur le côté du connecteur. Maintenez le câble de sorte que la gaine extérieure arrive au plus près des contacts pour minimiser le détorsadage des paires. Refermez fermement le mécanisme ou le capuchon. Cette action enfonce les fils dans les lames métalliques qui percent l’isolant pour assurer le contact. Coupez l’excédent de fils avec une pince coupante rase.
3. Validation
Une fois la prise fixée dans son boîtier d’encastrement et la plaque de finition posée, le travail nécessite une validation. Le test de continuité avec un testeur dédié est indispensable. Branchez chaque unité à une extrémité de votre liaison. Les diodes de 1 à 8 doivent s’allumer de manière synchronisée et séquentielle. Si la diode 3 s’allume sur la base mais que la diode 5 s’allume sur le récepteur, une inversion de fils est présente.
Symptômes d’un mauvais branchement
Si le testeur indique un résultat correct mais que les performances restent faibles, vérifiez les points suivants :
- Négociation à 100 Mbps au lieu de 1 Gbps : Cela indique souvent qu’une des paires est mal connectée. Le Gigabit nécessite l’usage des huit fils.
- Pertes de paquets ou déconnexions : Ces problèmes découlent souvent d’un détorsadage trop important des fils. Les paires doivent rester torsadées jusqu’au dernier millimètre avant le contact.
- Interférences aléatoires : Vérifiez que le drain de masse est en contact avec la partie métallique du connecteur pour assurer la continuité du blindage.
En respectant ces consignes techniques et en soignant chaque raccordement, vous transformez votre logement en un hub numérique capable de supporter les usages les plus intensifs. Le branchement RJ45 constitue l’épine dorsale de votre confort digital et garantit une fiabilité durable face aux évolutions technologiques.
